मनोरंजक ड्राई बैग और टैक्टिकल ड्राई बैग उत्पाद पृष्ठ पर लगभग समान दिखते हैं। वही मूल आकार, वही काला रंग, और अक्सर वही जलरोधक दावे। उन दावों के पीछे इंजीनियरिंग आवश्यकताएँ - और जब वे पूरी नहीं होती हैं तो क्या होता है - यहीं पर तुलना समाप्त होती है।
जब पेलोड एक $15,000 एन्क्रिप्टेड रेडियो, एक टीम की ट्रॉमा किट, या एकमात्र उपग्रह संचारक है जिसे बचाव इकाई बैककंट्री में ले जा रही है, तो सीम विफलता या समझौता बंद होना वारंटी का दावा नहीं है। यह एक परिचालनात्मक विफलता है जिसके परिणामों की वापसी प्रक्रिया नहीं है। इन अनुप्रयोगों के लिए खरीद अधिकारी वाणिज्यिक आउटडोर खरीदारों की तुलना में एक अलग जोखिम मानक के खिलाफ काम कर रहे हैं, और निर्माण विनिर्देशों को इसे प्रतिबिंबित करने की आवश्यकता है।
यह श्वेतपत्र तीन परिदृश्यों को शामिल करता है जहां मानक वाणिज्यिक ड्राई बैग निर्माण सामरिक और एसएआर स्थितियों में पूर्वानुमानित विफलताएं उत्पन्न करता है - और इंजीनियरिंग विनिर्देश जो उन्हें रोकते हैं।
परिदृश्य 1: समुद्री उभयचर सम्मिलन - एक सामरिक भेद्यता के रूप में समापन प्रणाली
भारी सर्फ में आरएचआईबी सम्मिलन के दौरान, एक संचार विशेषज्ञ एक मानक वाणिज्यिक चैनल के माध्यम से प्राप्त रोल-टॉप पीवीसी बैग में एक एन्क्रिप्टेड रेडियो ले जा रहा है। बैग यूनिट के बुनियादी जलरोधक विनिर्देश को पूरा करता है। पास आने पर, एक तरंग प्रभाव रोल-टॉप कॉलर को स्थानांतरित कर देता है। सील टूट जाती है. खारा पानी इलेक्ट्रॉनिक्स तक पहुंचता है। प्रविष्टि के बिंदु पर टीम संचार खो देती है।
विफलता किसी भी सार्थक अर्थ में ऑपरेटर त्रुटि नहीं है। रोल-टॉप क्लोजर विश्वसनीय रूप से कार्य करते हैं जब ऑपरेटर के पास दो हाथ खाली होते हैं, फोल्ड अनुक्रम को सही ढंग से निष्पादित करने के लिए एक पल होता है, और बकलिंग से पहले कॉलर में समान तनाव लागू करने के लिए ठीक मोटर नियंत्रण होता है। पूर्ण किट में, अंधेरे में, समय के दबाव में सर्फ सम्मिलन, उन तीनों स्थितियों को एक साथ समाप्त कर देता है। क्लोजर डिज़ाइन एक परिचालन संदर्भ मानता है जो उस समय मौजूद नहीं होता है जब बैग को वास्तव में सील करने की आवश्यकता होती है।
यह वह अंतर है जो सामरिक खरीद के लिए मायने रखता है: एक समापन जो नियंत्रित परिस्थितियों में काम करता है लेकिन तनाव के तहत खराब हो जाता है वह एक दायित्व है, विनिर्देश नहीं। शेल सामग्री के रूप में पीवीसी समुद्री वातावरण में एक द्वितीयक समस्या पैदा करता है। विस्तारित खारे पानी का एक्सपोज़र, यूवी लोडिंग और बार-बार यांत्रिक फ्लेक्स उन प्लास्टिसाइज़र को ख़राब कर देते हैं जो पीवीसी को लचीलापन देते हैं। तैनाती चक्र की शुरुआत में पर्याप्त रूप से प्रदर्शन करने वाली सामग्री तीन महीने के क्षेत्र उपयोग के बाद अलग व्यवहार करती है। अपूरणीय इलेक्ट्रॉनिक्स ले जाने वाले उपकरणों के लिए, वह क्षरण विंडो स्वीकार्य नहीं है।
निर्माण मानक: मैकेनिकल एयरटाइट क्लोजर और 1.0 बार वैलिडेशन

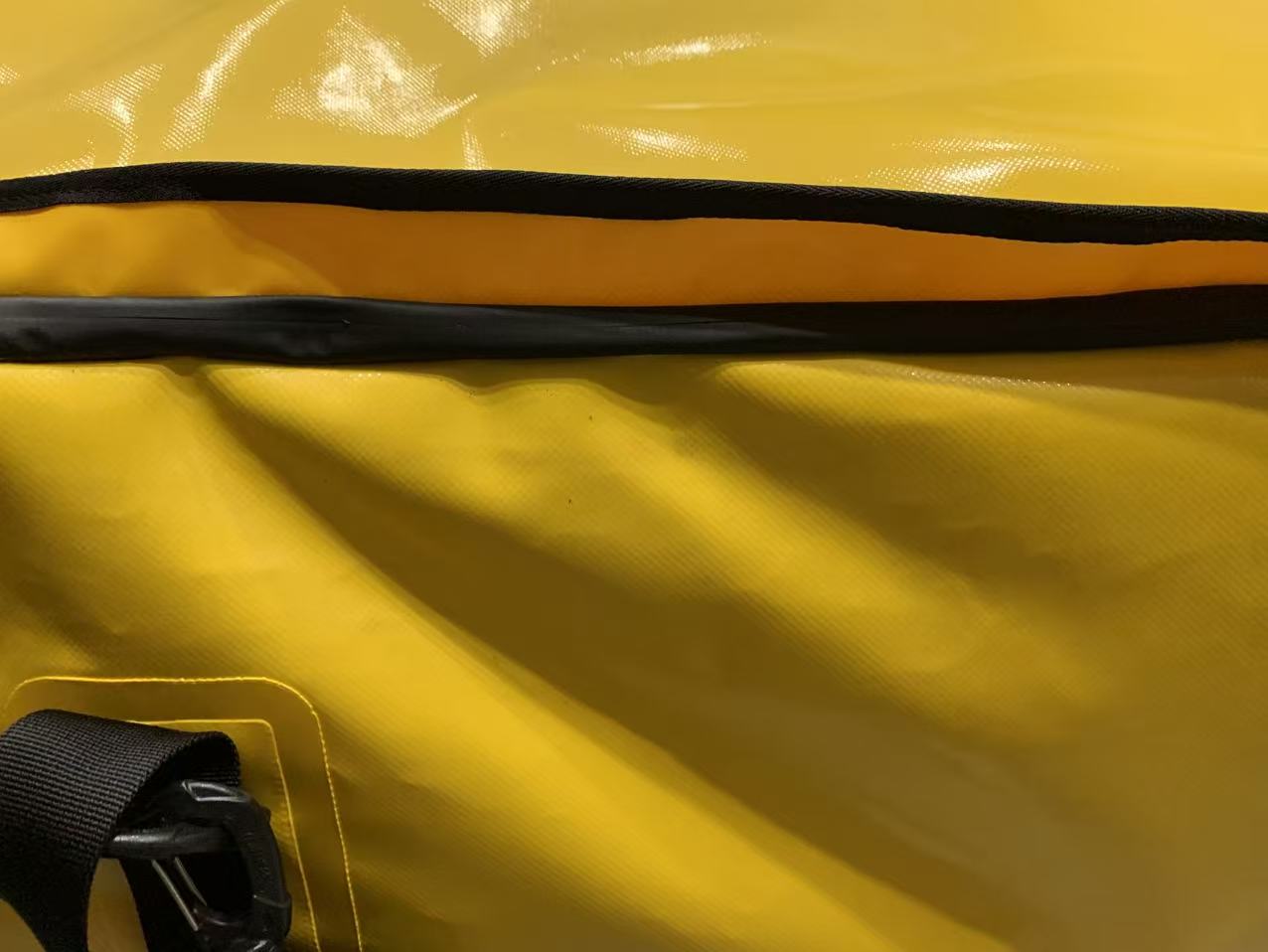

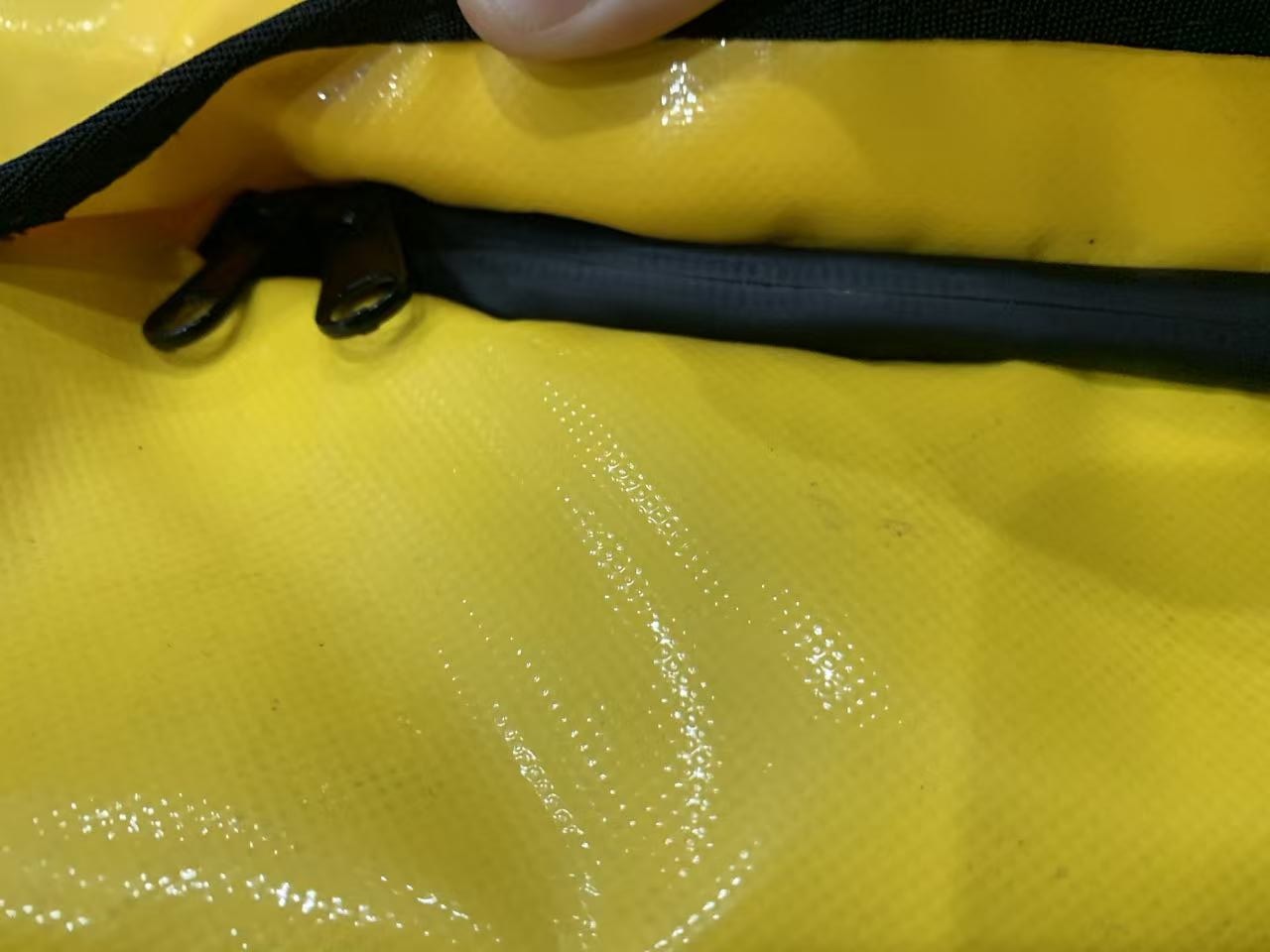

एयरटाइट ज़िपर सिस्टम ऑपरेटर निष्पादन चर को समाप्त कर देते हैं। ये क्लोजर - एक्सट्रूडेड पॉलिमर ट्रैक्स का उपयोग करते हुए जो लगे होने पर यांत्रिक रूप से इंटरलॉक होते हैं - ऑपरेटर की तकनीक की गुणवत्ता के बजाय क्लोजर डिजाइन के एक फ़ंक्शन के रूप में एक हेमेटिक सील बनाते हैं। कोई आंशिक रूप से सीलबंद स्थिति नहीं है. ज़िपर या तो लगा हुआ है और वायुरोधी है, या यह बंद नहीं है। लहर के प्रभाव, लहर के दबाव या अनियंत्रित विसर्जन के तहत, सील नहीं हिलती है क्योंकि यह मुड़े हुए कपड़े के तनाव के कारण अपनी जगह पर टिकी नहीं रहती है।
पूरे बैग बॉडी में 27.12 मेगाहर्ट्ज आरएफ-वेल्डेड सीम के साथ संयुक्त, यह आर्किटेक्चर किसी भी बिंदु पर माइक्रो-बबल उत्सर्जन के बिना 1.0 बार आंतरिक हाइड्रोस्टैटिक दबाव रखता है। एक बार 10-मीटर पानी के स्तंभ के बराबर दबाव है - जो सर्फ प्रभाव के गतिशील भार से काफी ऊपर है और परिचालन गहराई पर जानबूझकर डूबने के लिए पर्याप्त है। वही निर्माण जो डूबने से बच जाता है, आपातकालीन प्लवन उपकरण के रूप में उपयोग से भी बच जाता है: आणविक रूप से जुड़े वेल्ड जोन आंतरिक दबाव में नहीं फटते क्योंकि विफलता शुरू करने के लिए कोई संरचनात्मक असंतोष नहीं होता है।
इन अनुप्रयोगों के लिए जिपर इकाइयों को उत्पादन शुरू होने से पहले आने वाले घटकों के रूप में व्यक्तिगत रूप से दबाव-परीक्षण किया जाना चाहिए। एक ही आपूर्तिकर्ता से ज़िपर के दो बैच एक जैसे दिख सकते हैं और दबाव में अलग-अलग प्रदर्शन कर सकते हैं; भिन्नता केवल परीक्षण स्थितियों में दिखाई देती है, दृश्य निरीक्षण में नहीं। प्रति यूनिट आने वाली जांच ही एकमात्र विश्वसनीय द्वार है।
परिदृश्य 2: अल्पाइन एसएआर निष्कर्षण - उप-शून्य परिचालन स्थितियों में पीवीसी विफलता
एक अल्पाइन एसएआर टीम -20 डिग्री सेल्सियस पर बर्फ़ीले तूफ़ान की स्थिति में हताहतों को निकालने का काम कर रही है। चिकित्सक को पीवीसी ड्राई बैग से ट्रॉमा किट की आवश्यकता होती है। बैग घंटों तक ठंड में पड़ा रहा। स्टेजिंग क्षेत्र में जो पीवीसी लचीला था वह अब कठोर हो गया है। जब डॉक्टर बैग खोलने के लिए बल लगाता है, तो बाहरी आवरण एक तह रेखा के साथ टूट जाता है। ट्रॉमा किट बर्फ़ीले तूफ़ान के संपर्क में है। बैग अब काम नहीं कर रहा है.
पीवीसी कोल्ड क्रैकिंग कोई उत्पाद दोष या गुणवत्ता नियंत्रण विफलता नहीं है - यह एक पूर्वानुमानित सामग्री व्यवहार है जिसे पीवीसी विनिर्देश शीट स्वीकार करती है। परिवेश के तापमान पर पीवीसी को लचीलापन देने वाले प्लास्टिसाइज़र धीरे-धीरे पॉलिमर मैट्रिक्स से बाहर निकलते हैं, यह प्रक्रिया यूवी एक्सपोज़र और बार-बार थर्मल साइक्लिंग से तेज होती है। लगभग -10°C से नीचे, पीवीसी की कठोरता काफी बढ़ जाती है। -20 डिग्री सेल्सियस से नीचे, सामग्री उस प्रकार के लचीले तनाव के तहत टूट सकती है जो फ़ील्ड हैंडलिंग नियमित रूप से उत्पन्न होती है। अल्पाइन एसएआर ऑपरेशन इन तापमानों पर स्वाभाविक रूप से काम करते हैं, चरम स्थिति के रूप में नहीं।
पहुँच समस्या समानांतर में संचालित होती है। बर्फ़ीले तूफ़ान की स्थिति में -20°C पर, एक चिकित्सक एक्सपेडिशन दस्ताने या मोटे इंसुलेटेड दस्ताने पहनता है। ठीक मोटर नियंत्रण काफी हद तक कम हो गया है। रोल-टॉप क्लोजर को पूरी कॉलर चौड़ाई में समान रूप से मोड़ने, लगातार बकल तनाव और सही ढंग से संचालित करने के लिए दो मुक्त हाथों की आवश्यकता होती है। उन शर्तों के तहत, जिस बंद होने में पंद्रह सेकंड लगते हैं, वह बंद होने में साठ सेकंड लगते हैं - या किट निकालने के बाद दोबारा बंद करने पर विश्वसनीय रूप से सील करने में विफल रहता है। आपातकालीन चिकित्सा पहुंच के लिए, समय और विश्वसनीयता का अंतर मायने रखता है।
निर्माण मानक: ठंड के मौसम में टीपीयू और दस्ताने से हाथ तक पहुंच
840-डेनियर टीपीयू-लेपित नायलॉन -30°C तक पूर्ण लचीलापन बनाए रखता है क्योंकि इसके इलास्टोमेरिक गुण प्लास्टिसाइज़र पर निर्भर होने के बजाय संरचनात्मक होते हैं। सामग्री अल्पाइन एसएआर संचालन की तापमान सीमा में सार्थक रूप से व्यवहार नहीं बदलती है। गर्मियों में बिना टूटे मुड़ने वाली मोड़ वाली रेखाएं बर्फीले तूफ़ान की स्थिति में समान रूप से कार्य करती हैं। गर्म मौसम में लोड के तहत रहने वाले हार्डवेयर अटैचमेंट पॉइंट -20 डिग्री सेल्सियस पर उसी लोड के तहत रहते हैं।
840डी डेनियर गिनती विशेष रूप से अल्पाइन एसएआर कार्य की घर्षण स्थितियों को संबोधित करती है। ग्रेनाइट सतहें, बर्फ से लेपित चट्टानी सतहें, क्रैम्पन किनारे और रैपेल हार्डवेयर सभी संपर्क तनाव पैदा करते हैं जिससे निचले-डेनियर कपड़े बरकरार नहीं रह पाते हैं। एक अल्पाइन टीम उपकरण का एक सेट ऐसे इलाके में ले जाती है जहां प्रतिस्थापन उपलब्ध नहीं है; सामग्री विनिर्देश को हस्तक्षेप की आवश्यकता के बिना संपर्क स्थितियों की पूरी श्रृंखला को संभालने की आवश्यकता है।
टी-बार पुल हैंडल के साथ वाइड-माउथ एयरटाइट जिपर एक्सेस दस्ताने-हैंड ऑपरेशन समस्या को सीधे हल करता है। टी-बार एक हाथ से खींचने पर मोटे इंसुलेटेड दस्ताने के लिए पर्याप्त पकड़ सतह प्रदान करता है। ज़िपर प्रति दिशा में एक गति में खुलता और सील होता है - कोई मोड़ अनुक्रम नहीं, कोई तनाव समायोजन नहीं, कोई दो-हाथ की आवश्यकता नहीं। चिकित्सा पहुंच में कुछ सेकंड लगते हैं। निष्कर्षण के बाद पुनः सील करने में कुछ सेकंड लगते हैं। इस बात की परवाह किए बिना कि क्लोजर कितनी जल्दी या जबरदस्ती संचालित किया जाता है, भली भांति सील को बनाए रखा जाता है।
परिदृश्य 3: रात्रि संचालन - हार्डवेयर हस्ताक्षर और लोड-बेयरिंग विफलता
एक सैन्य ठेकेदार विशिष्टताओं के अनुसार सामरिक सूखे बैगों का उत्पादन प्रदान करता है। विनिर्देश में काला रंग बताया गया है, और बैग काले हैं। एनवीजी के तहत प्री-डिप्लॉयमेंट किट समीक्षा के दौरान, खरीद अधिकारी को पता चलता है कि डी-रिंग हार्डवेयर पॉलिश स्टील है, बकल सतह अर्ध-चमक पॉलिमर हैं, और पुल टैब में कम चमक वाली कोटिंग होती है जो अभी भी इन्फ्रारेड रोशनी के तहत पता लगाने योग्य प्रतिबिंब पैदा करती है। बैग परिचालन स्वीकृति में विफल रहे।
यह विफलता पैटर्न इतना सामान्य है कि इसका एक सुसंगत कारण है: खरीद विनिर्देश उन लोगों द्वारा लिखा गया था जिन्होंने कभी नाइट विजन के तहत काम नहीं किया था, इसलिए एनवीजी-संगतता आवश्यकताएं जो ऑपरेटरों के लिए दूसरी प्रकृति हैं, इसे कभी भी लिखित विनिर्देश में शामिल नहीं किया गया। वाणिज्यिक आउटडोर हार्डवेयर को स्थायित्व और लागत-प्रभावशीलता के लिए निर्दिष्ट किया गया है। पॉलिश किए गए स्टेनलेस डी-रिंग और सेमी-ग्लॉस पॉलिमर बकल उन मानदंडों के लिए उत्कृष्ट विकल्प हैं। वे सामरिक रात के संचालन के साथ असंगत हैं, और कोई भी कारखाना मानक वाणिज्यिक हार्डवेयर से विचलित नहीं होगा जब तक कि विनिर्देश में स्पष्ट रूप से गैर-चिंतनशील विकल्पों की आवश्यकता न हो।
लोड-बेयरिंग विफलता एक अलग और स्वतंत्र समस्या है। मानक वाणिज्यिक ड्राई बैग निर्माण कंधे की पट्टियों को सिलता है और वाटरप्रूफ शेल झिल्ली के माध्यम से सीधे हैंडल ले जाता है। यह एक साथ दो समस्याएं पैदा करता है: अटैचमेंट बिंदु पर जलरोधी परत के माध्यम से सुई का छिद्र, और लोड लागू होने पर सिलाई बिंदुओं की एक छोटी संख्या पर तनाव एकाग्रता। भरी हुई सामरिक किट-गोला-बारूद, बैटरी, संचार उपकरण और पानी के वजन के तहत ये अनुलग्नक बिंदु पहली संरचनात्मक विफलता स्थान हैं। लोड के तहत पट्टा बैग बॉडी से अलग हो जाता है, आमतौर पर ऐसे क्षण में जब ऑपरेटर के पास इसे संबोधित करने का कोई अवसर नहीं होता है।
निर्माण मानक: गैर-चिंतनशील हार्डवेयर और आरएफ-वेल्डेड एंकर पॉइंट
सामरिक अनुप्रयोगों के लिए गैर-चिंतनशील हार्डवेयर विनिर्देश का अर्थ है मैट-एनोडाइज्ड एल्यूमीनियम या रासायनिक रूप से काले स्टील डी-रिंग्स, आईटीडब्ल्यू नेक्सस जैसे आपूर्तिकर्ताओं से फ्लैट-डार्क पॉलिमर बकल, और इकट्ठे उत्पाद पर कहीं भी कोई स्पेक्युलर सतह नहीं। जहां ब्रांडिंग या पहचान चिह्नों की आवश्यकता होती है, वहां आईआर-अवशोषित स्याही या ब्लाइंड एम्बॉस परावर्तक धागे या मानक प्रिंट की जगह लेते हैं। इन विशिष्टताओं को उत्पाद संक्षिप्त में स्पष्ट रूप से प्रदर्शित किया जाना चाहिए और एनवीजी-समकक्ष निरीक्षण के तहत उत्पादन नमूनों पर सत्यापित किया जाना चाहिए - मैट-फिनिश उत्पाद की एक दिन की दृश्य जांच आईआर अनुपालन की पुष्टि नहीं करती है।
आरएफ-वेल्डेड टीपीयू एंकर पैच लोड-बेयरिंग बिंदुओं पर सभी सिले हुए हार्डवेयर अटैचमेंट को प्रतिस्थापित करते हैं। प्रक्रिया: टीपीयू-लेपित नायलॉन का एक सुदृढीकरण पैच, पर्याप्त सतह क्षेत्र में अपेक्षित भार को वितरित करने के लिए आकार, प्रत्येक हार्डवेयर अनुलग्नक स्थान पर बैग के बाहरी हिस्से में आरएफ-वेल्डेड किया जाता है। डी-रिंग, हैंडल लूप और मोल एंकर पॉइंट पैच से जुड़े होते हैं। प्राथमिक शैल झिल्ली कभी भी छिद्रित नहीं होती है। विनाशकारी लोड परीक्षण के तहत, हार्डवेयर या बद्धी पैच-टू-शेल वेल्ड बॉन्ड से पहले विफल हो जाती है - अनुलग्नक बिंदु संरचनात्मक कमजोर लिंक नहीं है।
मोल बद्धी एकीकरण उसी तर्क का अनुसरण करता है: सिले हुए लगाव के बजाय बाहरी सतह पर आरएफ-वेल्डेड चैनल जो शेल के माध्यम से रिसाव मार्ग बनाता है। बैग मानक MILSPEC एक्सेसरीज़ को स्वीकार करता है, बिना उस झिल्ली छिद्रण को प्राप्त किए, जिसके लिए MOLLE अटैचमेंट की आवश्यकता होती है।
सामरिक खरीद के लिए वास्तव में क्या आवश्यक हैएक ओईएम भागीदार
उपरोक्त तीन परिदृश्य एक सामान्य खरीद विफलता मोड को साझा करते हैं: एक विनिर्देश जो वाणिज्यिक आउटडोर अनुप्रयोगों के लिए पर्याप्त था, उसे सामरिक या एसएआर संदर्भ में लागू किया गया था जहां विभिन्न विफलता मोड मायने रखते हैं। निर्माण ने लिखित विनिर्देश को पारित करने के लिए पर्याप्त रूप से काम किया और फ़ील्ड उपयोग में विफल रहा क्योंकि लिखित विनिर्देश ने परिचालन वातावरण की वास्तव में मांग को पकड़ नहीं लिया।
इसे रोकने के लिए खरीद विनिर्देशों की आवश्यकता होती है जो वाणिज्यिक उत्पाद कैटलॉग के बजाय परिचालन परिदृश्यों से निर्मित होते हैं। इंजीनियरिंग विनिर्देश जो इन तीन परिदृश्यों को संबोधित करते हैं-1.0 बार हाइड्रोस्टैटिक सत्यापनमैकेनिकल एयरटाइट क्लोजर के साथ, प्रलेखित शीत-तापमान फ्लेक्स परीक्षण के साथ 840डी टीपीयू, आरएफ-वेल्डेड लोड-बेयरिंग एंकर पैच, और एनवीजी-सत्यापित गैर-प्रतिबिंबित हार्डवेयर - सभी विशिष्ट, परीक्षण योग्य और दस्तावेजीकरण योग्य हैं। वे खरीद क्रम में हैं, कार्रवाई के बाद की रिपोर्ट में नहीं।
टैक्टिकल या एसएआर ड्राई बैग के लिए ओईएम भागीदारों का मूल्यांकन करते समय, अलग-अलग प्रश्न हैं: क्या ज़िपर इकाइयों का दबाव-परीक्षण व्यक्तिगत रूप से या बैच सैंपलिंग द्वारा किया जाता है? टीपीयू फ्लेक्स विनिर्देश को किस तापमान पर मान्य किया जाता है, और इसे आपूर्तिकर्ता डेटाशीट से ग्रहण करने के बजाय आने वाली सामग्री बैचों पर कैसे मान्य किया जाता है? क्या वे उत्पादन नमूनों से आरएफ-वेल्डेड एंकर पैच के लिए पुल-फोर्स परीक्षण डेटा तैयार कर सकते हैं? क्या वे गैर-चिंतनशील सामरिक हार्डवेयर को एक मानक कैटलॉग आइटम के रूप में स्टॉक करते हैं, या क्या यह लीड टाइम निहितार्थ के साथ एक विशेष-ऑर्डर घटक है? इस श्रेणी में वास्तविक क्षमता वाले निर्माता के पास इन सभी का प्रत्यक्ष परिचालन उत्तर होता है।
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न: टैक्टिकल ड्राई बैग के लिए रोल-टॉप क्लोजर की तुलना में एयरटाइट ज़िपर को क्यों प्राथमिकता दी जाती है?
उत्तर: जबकि रोल-टॉप सामान्य उपयोग के लिए प्रभावी होते हैं, उनमें मानवीय त्रुटि की संभावना होती है - यदि कसकर और सममित रूप से रोल नहीं किया जाता है, तो पूरी तरह से डूबने पर वे लीक हो सकते हैं। एयरटाइट ज़िपर उभयचर सम्मिलन के दौरान उच्च-मूल्य वाले इलेक्ट्रॉनिक्स की सुरक्षा के लिए आवश्यक एक फुलप्रूफ, पूर्ण यांत्रिक सील प्रदान करते हैं।
प्रश्न: क्या टीपीयू ड्राई बैग बिना दरार के ठंडे तापमान का सामना कर सकते हैं?
उत्तर: हां, प्रीमियम थर्मोप्लास्टिक पॉलीयुरेथेन (टीपीयू) अपने इलास्टोमेरिक लचीलेपन को बनाए रखता हैअत्यधिक ठंडे मौसम का वातावरण, पीवीसी के विपरीत, जो भंगुर हो जाता है और उप-शून्य तापमान में हेरफेर करने पर टूटने या टूटने का खतरा होता है।
प्रश्न: आरएफ वेल्डिंग एक सैन्य बैकपैक की भार वहन क्षमता में कैसे सुधार करती है?
उत्तर: भारी पट्टियों को सीधे जलरोधक कपड़े (जो छिद्र और कमजोर बिंदु बनाता है) के माध्यम से सिलाई करने के बजाय, आरएफ वेल्डिंग मोटी टीपीयू एंकर प्लेटों को बैग के बाहरी हिस्से में जोड़ देती है। यह जलरोधी झिल्ली में छेद किए बिना भारी गोला-बारूद या बैटरियों के वजन को व्यापक क्षेत्र में वितरित करता है।
