कोल्ड-फ्लेक्स टिकाऊपन का विज्ञान: उप-शून्य परिदृश्यों में 1000डी बैलिस्टिक टीपीयू और सीम इंटीग्रिटी

मानक कमरे के तापमान विनिर्देश शीट के आधार पर हेवी-ड्यूटी ड्राई बैग निर्दिष्ट करना एक सामान्य खरीद त्रुटि है। 25 डिग्री सेल्सियस पर, अधिकांश व्यावसायिक थर्मोप्लास्टिक पॉलीयूरेथेन (टीपीयू) फिल्में उत्कृष्ट तन्य शक्ति और लोच प्रदर्शित करती हैं। सामरिक खोज और बचाव (एसएआर) या खुले समुद्र में समुद्री तैनाती में परिचालन वातावरण को -30 डिग्री सेल्सियस तक गिरा दें, और सामग्री भौतिकी पूरी तरह से बदल जाती है। लचीली बाधा एक भंगुर दायित्व बन जाती है।

हमारे भीतर महत्वपूर्ण उपकरणों की इंजीनियरिंग करने वाले आपूर्ति श्रृंखला प्रबंधकों के लिएसबमर्सिबल ड्राई बैग गाइड (स्तंभ रोडमैप), उप-शून्य परिनियोजन से बचे रहने के लिए निम्न-तापमान क्रिस्टलीकरण को समझने की आवश्यकता होती है। जब एक भरे हुए बैग को जमी हुई जमीन पर गिरा दिया जाता है या लहरों की लहरों के नीचे कसकर बांध दिया जाता है, तो विफलता शायद ही कभी साफ कपड़े के फटने की होती है। यह उच्च-आवृत्ति वेल्ड लाइन के साथ एक इंटरफेशियल कतरनी फ्रैक्चर है। यहीं पर मानक आउटडोर-ग्रेड विनिर्माण विफल हो जाता है।

ग्लास ट्रांज़िशन ब्लाइंड स्पॉट: पॉलिएस्टर बनाम पॉलीथर टीपीयू

फ़ैक्टरी फ़्लोर पर, जेनेरिक अनुबंध दुकानें सभी टीपीयू कोटिंग्स को समान मानती हैं। वे फैब्रिक डेनियर पर बहुत अधिक ध्यान केंद्रित करते हैं, बड़े पैमाने पर 1000D बैलिस्टिक बुनाई का विकल्प चुनते हैं, जबकि उस बुनाई के लिए लेमिनेटेड पॉलिमर मैट्रिक्स के रासायनिक फॉर्मूलेशन को पूरी तरह से नजरअंदाज करते हैं।

पॉलिएस्टर-आधारित टीपीयू कोटिंग्स मानक यांत्रिक घर्षण परीक्षणों में अच्छा प्रदर्शन करती हैं। हालाँकि, उनका ग्लास संक्रमण तापमान - वह बिंदु जहां पॉलिमर मैट्रिक्स एक लचीली, रबरयुक्त अवस्था से कठोर, भंगुर ग्लास संरचना में परिवर्तित होता है - कुख्यात रूप से उच्च होता है, जो अक्सर -15 डिग्री सेल्सियस के आसपास रहता है। उप-शून्य अल्पाइन या समुद्री वातावरण के संपर्क में आने पर, पॉलिएस्टर आणविक श्रृंखलाएं अपनी गतिशीलता खो देती हैं। बार-बार झुकने पर, कोटिंग परत के भीतर ही सूक्ष्म दरारें विकसित हो जाती हैं, जिससे बेस टेक्सटाइल से तेजी से यांत्रिक प्रदूषण होता है।

सामरिक और खोज-और-बचाव कार्यों के लिए विशेष पॉलीथर-आधारित टीपीयू फॉर्मूलेशन की आवश्यकता होती है। पॉलीथर रासायनिक संरचनाएं आणविक खंड गतिशीलता को -40 डिग्री सेल्सियस या उससे कम तक बनाए रखती हैं। यह कम तापमान लचीलापन उन उपकरणों के लिए गैर-परक्राम्य है जिन्हें हमारे विश्लेषण में वर्णित क्रूर भौतिक बलों को सहन करना होगातरंग तरंगों के नीचे समुद्री-ग्रेड डेक शुष्क बैग. इस भौतिक आधार के बिना, जलरोधक अवरोध मिशन पूरा होने से बहुत पहले फ्लेक्स लाइनों के साथ टूट जाएगा।

एज ट्रांज़िशन तनाव एकाग्रता का भौतिकी

आरएफ-वेल्डेड ड्राई बैग का सीम इंटरफ़ेस विनिर्माण चक्र के दौरान बड़े पैमाने पर थर्मोडायनामिक तनाव से गुजरता है। 27.12 मेगाहर्ट्ज उच्च-आवृत्ति प्रसंस्करण के दौरान, टीपीयू के ध्रुवीय अणु उत्तेजित होते हैं, परतों को अंदर से पिघलाकर एक अखंड आणविक संरचना बनाते हैं।

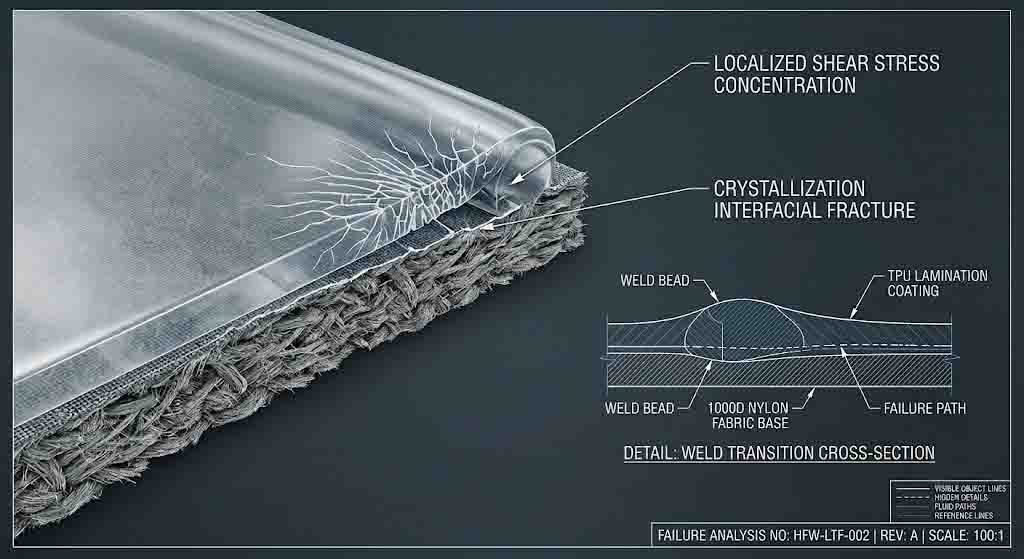

ख़तरा क्षेत्र वह सटीक रेखा है जहां वेल्डेड अनुभाग अनवेल्डेड लचीले शेल-किनारे संक्रमण से मिलता है। यदि कस्टम मशीनीकृत पीतल डाई में वायवीय दबाव वितरण एक मिलीमीटर के एक अंश से भी बदल जाता है, तो यह इस सीमा पर एक सूक्ष्म पतला चरण बनाता है। उप-शून्य स्थितियों में, जब सामग्री तेजी से मंदी या प्रभाव लोडिंग से गुजरती है, तो यह सूक्ष्म चरण एक हिंसक तनाव सांद्रक के रूप में कार्य करता है। भंगुर बहुलक मैट्रिक्स लोचदार विरूपण के माध्यम से ऊर्जा को नष्ट नहीं कर सकता है। यह सीमा रेखा पर तुरंत कैंची चला देता है, एक महत्वपूर्ण विफलता तंत्र जिसे हम अपनी विशेषज्ञता के माध्यम से लगातार खत्म करते हैंसामरिक वॉटरप्रूफ गियर विनिर्माण प्रोटोकॉल.

पोस्ट-वेल्ड थर्मल स्थिरीकरण के माध्यम से प्रदूषण को खत्म करना

विद्युत चुम्बकीय क्षेत्र के बंद होते ही आरएफ वेल्डिंग डाई से वायवीय दबाव जारी करना अव्यक्त सीम विफलता का एक नुस्खा है। जब पॉलिमर श्रृंखलाओं को उच्च आवृत्ति के तहत पिघलाया जाता है, तो उन्हें जोड़ को ठीक से संरेखित करने और तनाव से राहत देने के लिए निरंतर संपीड़न के तहत एक विशिष्ट शीतलन चक्र की आवश्यकता होती है।

इस शीतलन चक्र को 0.5 सेकंड कम करने से फैक्ट्री थ्रूपुट बढ़ जाता है लेकिन वेल्ड क्षेत्र के अंदर बड़े पैमाने पर अवशिष्ट कतरनी तनाव फंस जाता है। जब उस सीम को अत्यधिक ठंडे झटके का सामना करना पड़ता है, तो आंतरिक तनाव बाहरी पर्यावरणीय भार के साथ जुड़ जाता है, जिससे दृश्यमान बाहरी प्रभाव के बिना सहज दरार पड़ जाती है। हमारी वाहन और सामरिक बैग उत्पादन लाइनें स्वचालित पोस्ट-वेल्ड थर्मल स्थिरीकरण लागू करती हैं। पीतल की टूलींग फ़्यूज्ड परत को तब तक सटीक संपीड़न के तहत रखती है जब तक कि तापमान पॉलिमर के पुन: क्रिस्टलीकरण सीमा से नीचे नहीं गिर जाता है, जिससे एक समान आणविक बंधन सुनिश्चित होता है जो हेवी-ड्यूटी अनुप्रयोगों द्वारा मांगे जाने वाले क्रूर कंपन सहनशीलता से बचने में सक्षम होता है।कट्टर मोटरसाइकिल रैली सामान इंजीनियरिंग.

कम तापमान वाले सीम की विश्वसनीयता को मान्य करना

एक फ़ैक्टरी जो सिम्युलेटेड फ़ील्ड दुरुपयोग के तहत अपने गुणवत्ता मेट्रिक्स को साबित नहीं कर सकती है वह केवल अनुमान लगा रही है। दृश्य निरीक्षण एक भारी 1000D बैलिस्टिक वेल्ड लाइन के अंदर छिपी आंतरिक सूक्ष्म रिक्तियों या पॉलिमर क्रिस्टलीकरण भंगुरता की पहचान नहीं कर सकता है।

हम उत्पादन रन से सामग्री कूपन निकालकर और उन्हें विशेष पर्यावरण कक्षों के अंदर चक्रीय कम तापमान वाले गतिशील फ्लेक्स परीक्षण में उजागर करके अपने चरम-पर्यावरण निर्माण को मान्य करते हैं। कोल्ड कंडीशनिंग के बाद, ये नमूने हमारे आंतरिक संदर्भ में विनाशकारी टी-छील और हाइड्रोस्टैटिक बर्स्ट परीक्षण से गुजरते हैं1.0 बार हाइड्रोस्टैटिक दबाव परीक्षण मानक. पास मानदंड द्विआधारी हैं: -30 डिग्री सेल्सियस पर 10,000 निरंतर फ्लेक्स चक्रों के तहत शून्य माइक्रो-क्रैकिंग, और चरम दबाव के तहत सीम इंटरफेस के माध्यम से पूर्ण शून्य द्रव प्रवासन। यह असम्बद्ध सत्यापन लूप वैश्विक खरीद निदेशकों को ऑडिट योग्य, शून्य-विफलता संरचनात्मक सुरक्षा प्रदान करता है।

उप-शून्य खरीद के लिए इंजीनियरिंग अक्सर पूछे जाने वाले प्रश्न
