वाटरप्रूफ बैग के लिए टेक पैक कैसे लिखें

● 2026-09-29 ● - ● मुझे संदेश दे देना

सीलॉक चीन और वियतनाम के कारखानों में खरीदार तकनीकी पैक से OEM वॉटरप्रूफ बैग विकसित करता है, जिसमें 7-15 दिनों में 300 टुकड़ों और नमूनों का MOQ होता है। तकनीकी पैक किसी कारखाने के साथ किसी भी बातचीत की तुलना में किसी परियोजना के बारे में अधिक निर्णय लेता है: यह तय करता है कि कोटेशन में क्या शामिल है, नमूना कैसा दिखेगा और थोक उत्पादन को किस आधार पर मापा जाएगा। अधूरा भेजा गया, यह आपके द्वारा नहीं लिखे गए निर्णयों को किसी और को सौंप देता है। वॉटरप्रूफ बैग टेक पैक में यही होना चाहिए, जिसमें सामान्य बैग टेम्प्लेट छोड़े गए अनुभाग भी शामिल हैं।

1. आपके द्वारा छोड़े गए प्रत्येक अंतराल का क्या होता है

अकेले स्केच प्राप्त करने वाली फ़ैक्टरी में एक दृश्य संदर्भ होता है लेकिन कोई उत्पादन निर्देश नहीं होता है, और यह प्रत्येक अनिर्दिष्ट विवरण को एक धारणा से भर देता है। यह लापरवाही नहीं है - लाइन को चलते रहना है, इसलिए कोई निर्णय लेता है।

सामग्रियों का बिल इसका स्पष्ट उदाहरण है। जब यह गायब होता है, तो सामग्री सोर्सिंग फ़ैक्टरी का निर्णय बन जाता है, और फ़ैक्टरी सोर्सिंग स्वतंत्र रूप से आपके ब्रांड विनिर्देश के बजाय उपलब्धता और मार्जिन को चुनती है। आपको एक बैग मिलता है जो ड्राइंग से मेल खाता है और हर तरह से भिन्न होता है जिसे ड्राइंग नहीं दिखा सकती - कोटिंग का वजन, जिपर ग्रेड, बद्धी की मोटाई, धागा।

वही सिद्धांत तीसरे नमूना दौर का सबसे आम कारण बताता है: एक कमजोर फैक्ट्री नहीं, बल्कि एक ब्रीफ जिसने जिपर, डेनियर या हार्डवेयर को खुला छोड़ दिया। सबमिशन से पहले उन अंतरालों को बंद करने से आम तौर पर पूर्ण पुनरीक्षण चक्र बच जाता है।

2. मुख्य अनुभाग

अनुभाग	इसमें क्या शामिल है
तकनीकी रेखाचित्र	सामने, पीछे, दोनों तरफ, आधार और आंतरिक दृश्य, क्रमांकित कॉलआउट के साथ
सामग्री का बिल	प्रत्येक सामग्री और घटक विशिष्टता, रंग संदर्भ और प्रति इकाई मात्रा के साथ
माप विशिष्टता	माप के क्रमांकित बिंदु, आधार आयाम और सहनशीलता
निर्माण नोट्स	प्रत्येक सीम को कैसे जोड़ा जाता है, सुदृढीकरण बिंदु, बंद करने की विधि
जलरोधक और परीक्षण विशिष्टता	लक्ष्य रेटिंग, परीक्षण विधि, और स्वीकृति मानदंड - अनुभाग सामान्य टेम्पलेट छोड़े गए हैं
ब्रांडिंग	लोगो कलाकृति, विधि, आकार, स्थान और रंग
रंग-रूप	प्रत्येक घटक के लिए पैनटोन संदर्भ के साथ प्रति कलरवे एक पेज
पैकेजिंग और लेबलिंग	पॉलीबैग, हैंगटैग, केयर लेबल, बारकोड, कार्टन स्पेक
पुनरीक्षण लॉग	दिनांक और संस्करण संख्या के साथ प्रत्येक परिवर्तन

3. रेखाचित्र: अंदर सहित हर तरफ दिखाएं

केवल सामने का दृश्य प्रदान करना शुरुआती लोगों की सबसे आम गलती है। एक फ़ैक्टरी एक पैटर्न को एक कोण से नहीं काट सकती है, और एक पैटर्न निर्माता को यह देखने की ज़रूरत है कि प्रत्येक पैनल अपने पड़ोसी से कैसे मिलता है।

आगे, पीछे, दोनों तरफ, आधार और आंतरिक भाग बनाएं।वॉटरप्रूफ बैग पर इंटीरियर मायने रखता है क्योंकि लाइनर, आंतरिक पॉकेट और लैपटॉप स्लीव्स वह जगह हैं जहां संगठन सीलबंद बॉडी से मिलता है।
कॉलआउट को क्रमांकित करेंऔर उन संख्याओं का माप तालिका और बीओएम से मिलान करें।
प्रति भाग एक नाम का प्रयोग करें.एक ही घटक को एक पेज पर "फ्रंट स्ट्रैप" और दूसरे पर "क्लोजर टैब" नहीं होना चाहिए - असंगत नामकरण से पता चलता है कि एक फैक्ट्री गलत चीज़ को सही तरीके से कैसे बनाती है।
बताएं कि कौन सा ड्राइंग नियंत्रित करता हैयदि दो विचारों में टकराव होता है, तो पार्श्व और आधार दृश्यों में अलग-अलग दिखाई गई गहराई का अनुमान नहीं लगाया जा सकता है।
ज़ूम विवरण जोड़ेंकिसी भी चीज़ के लिए एक रेखा चित्र जल्दी से समझा नहीं सकता है - एक रोल-टॉप कॉलर, एक ज़िपर अंत, एक एंकर पैच।

4. सामग्री का बिल

यह वह अनुभाग है जो लागत और गुणवत्ता को सीधे तौर पर नियंत्रित करता है। वाटरप्रूफ बैग के लिए इसे प्रत्येक पंक्ति के लिए निर्दिष्ट करना चाहिए:

शैल कपड़ा- आधार सामग्री और डेनियर, कोटिंग प्रकार (पीवीसी, टीपीयू, या पीयू), कोटिंग वजन या कुल जीएसएम, और फिनिश। अकेले डेनियर कोई विशिष्टता नहीं है; "600डी" लेबल वाले दो कपड़े कोटिंग में भौतिक रूप से भिन्न हो सकते हैं।
सुदृढीकरण पैनल- आधार, कोने और लंगर क्षेत्र, अक्सर शरीर की तुलना में भारी डेनिअर में।
समापन- ज़िपर ब्रांड, प्रकार, और रेटिंग, या रोल-टॉप कॉलर निर्माण और स्टिफ़नर।
हार्डवेयर- बकल, डी-रिंग, समायोजक और वाल्व, ग्रेड के साथ और क्या संक्षारण प्रतिरोध की आवश्यकता है।
बद्धी और धागा- चौड़ाई, सामग्री और वजन।
गद्दी और फोम- केवल मोटाई के बजाय घनत्व, क्योंकि कम घनत्व वाला फोम एक सीज़न के भीतर संपीड़ित होता है।
लेबल, हैंगटैग और पैकेजिंग घटक।

प्रत्येक पंक्ति पर एक रंग संदर्भ और माप की इकाई शामिल करें। सामग्री विकल्प और उनके ट्रेड-ऑफ़ गाइड में दिए गए हैंटीपीयू सामग्री लाभऔरपीवीसी लागत और प्रदर्शन.

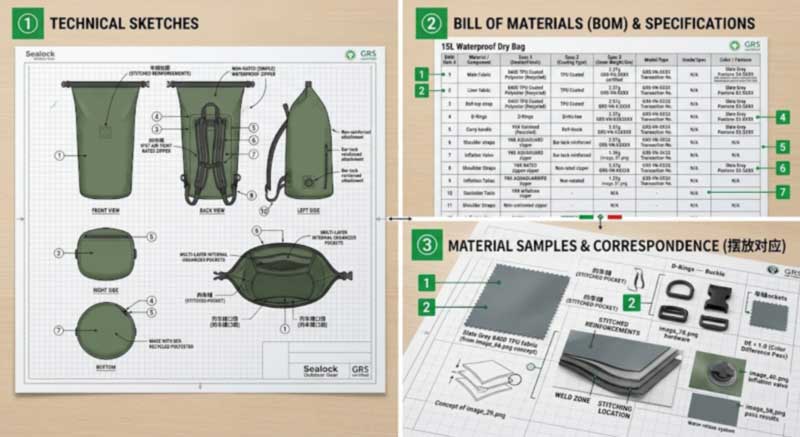

Multi-view technical sketches with numbered callouts, a bill of materials listing coating, zipper grade and hardware, and physical swatches matched to BOM lines

चित्र 1: सामग्री के बिल के बिना, फ़ैक्टरी को सामग्री चुनने का अधिकार है - और फ़ैक्टरी इन्वेंट्री और लाभ के आधार पर चयन करेगी, न कि आपके ब्रांड विनिर्देशों के आधार पर।

5. माप: सटीक रूप से बताएं कि कहां और कैसे

"चौड़ाई" एक माप नहीं है जब शीर्ष उद्घाटन, सबसे चौड़ा बिंदु और आधार सभी भिन्न होते हैं। प्रत्येक आयाम को माप के एक परिभाषित बिंदु की आवश्यकता होती है:

प्रत्येक माप बिंदु को क्रमांकित करेंचित्र पर अंकित करें और उसे तालिका से मिलाएँ।
शर्त बताओ- खाली, भरा हुआ, सपाट रखा हुआ, या खड़ा हुआ मापा गया। एक मुलायम बैग का माप प्रत्येक में अलग-अलग होता है।
रोल-टॉप बैग के लिए, तीन क्षमताएँ निर्दिष्ट करें:बंद करने से पहले का आकार, तीन बार रोल करने के बाद का आकार, और अनुशंसित उपयोग योग्य मात्रा। रेटेड क्षमता को खुला मापा जाता है, और इसे प्रयोग करने योग्य के रूप में प्रकाशित करने से "वर्णित से छोटा" रिटर्न मिलता है।
पट्टा और हैंडल आयाम शामिल करें- ड्रॉप लंबाई, समायोजन सीमा, और अटैचमेंट रिक्ति।

हर जगह के बजाय वहां सहिष्णुता निर्धारित करें जहां वे मायने रखती हैं। लोगो की स्थिति, युग्मित हैंडल अटैचमेंट और ज़िपर संरेखण को आमतौर पर एक नरम बैग की समग्र चौड़ाई की तुलना में अधिक सख्त नियंत्रण की आवश्यकता होती है। किसी दस्तावेज़ को तकनीकी दिखाने के लिए जोड़ी गई मनमानी सहनशीलता को नज़रअंदाज़ कर दिया जाता है - पहले नमूने के बाद फ़ैक्टरी के साथ यथार्थवादी आंकड़ों पर सहमति होती है।

6. वाटरप्रूफ सेक्शन जेनेरिक टेम्प्लेट छोड़ दें

अधिकांश तकनीकी पैक टेम्प्लेट परिधान या हैंडबैग के लिए लिखे जाते हैं, जहां वॉटरप्रूफिंग एक प्रदर्शन आवश्यकता नहीं है। इस श्रेणी के लिए, यह आवश्यकता है, और इसे अपने स्वयं के पृष्ठ की आवश्यकता है:

लक्ष्य रेटिंग और उत्पाद के लिए इसका क्या अर्थ है।बारिश और स्प्रे के लिए IPX6, संक्षिप्त विसर्जन के लिए IPX7, निरंतर विसर्जन के लिए IPX8। बताएं, क्योंकि इससे समापन, निर्माण और लागत में परिवर्तन होता है।
प्रति सीम निर्माण विधि.चिह्नित करें कि कौन से सीम वेल्ड किए गए हैं और कौन से सिले हुए हैं। वेल्डेड सीम जलरोधी होने का दावा करते हैं; सिले हुए सीम हार्नेस, जेब और सुदृढीकरण का निर्माण करते हैं। हाइब्रिड पर, चित्र में दोनों को दिखाना चाहिए। ट्रेड-ऑफ़ को गाइड में शामिल किया गया हैसिलना बनाम वेल्डेड निर्माण.
अनुक्रमण नोट्सजहां वे मायने रखते हैं - जलरोधक सील मौजूद होने से पहले लोड-बेयरिंग सिलाई पूरी हो गई है, और सीलबंद शरीर पर हार्डवेयर झिल्ली के माध्यम से सिलने के बजाय वेल्डेड पैच से जुड़ा हुआ है।
परीक्षण विधि और स्वीकृति मानदंड.तैयार उत्पाद को जो परीक्षण पास करना होगा, उसकी अवधि, और स्थिति - खाली होने के बजाय भरा हुआ और सीलबंद।
सामग्री वेल्डेबिलिटी.यदि आप अपने स्वयं के कपड़े को निर्दिष्ट कर रहे हैं, तो नमूना लेने से पहले इसकी पुष्टि करें कि यह एक वेल्डेबल लेपित थर्मोप्लास्टिक है, न कि नमूना लेने के दौरान।

7. ब्रांडिंग, रंग और पैकेजिंग

लोगो निर्देशों के लिए कलाकृति, विधि, आकार, प्लेसमेंट और रंग की आवश्यकता होती है - एआई, पीडीएफ, या ईपीएस जैसे वेक्टर प्रारूप में ताकि यह बिना किसी नुकसान के स्केल हो जाए। वाटरप्रूफ बैगों पर, सीम, बकल और रोल-टॉप फोल्ड ज़ोन से मुक्त एक सपाट, स्थिर पैनल पर प्लेसमेंट निर्दिष्ट करें, क्योंकि फ्लेक्स या घर्षण पथ में निशान विधि की परवाह किए बिना घिस जाता है।

प्रत्येक कलरवे को प्रत्येक घटक के लिए पैनटोन संदर्भ के साथ अपना स्वयं का पृष्ठ दें, न कि केवल शेल के लिए, क्योंकि बद्धी, ज़िपर टेप और बाइंडिंग को भी मिलान की आवश्यकता होती है। और प्रति बिक्री चैनल पैकेजिंग निर्दिष्ट करें - वितरण के लिए सादे पॉलीबैग और कार्टन चिह्न, या शेल्फ और बाज़ार बिक्री के लिए हैंगटैग, देखभाल लेबल, बारकोड और खुदरा बक्से। पैकेजिंग विकल्प इस गाइड में शामिल हैंपैकेजिंग और खुदरा प्रस्तुति.

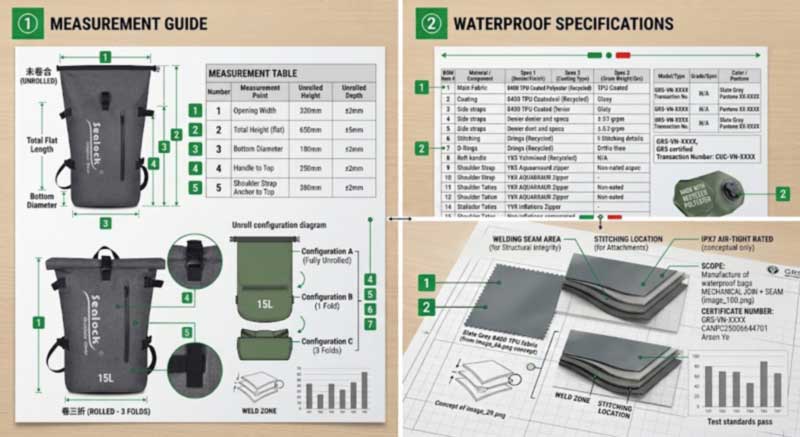

Roll-top bag measured before closure and after three rolls with numbered points, and a waterproof specification page marking welded and sewn seams with target rating and test method

चित्र 2: रोल्ड-टॉप बैग के लिए तीन क्षमताएं निर्दिष्ट की जाएंगी; वॉटरप्रूफ स्पेसिफिकेशन शीट में प्रत्येक सीम के लिए निर्माण और परीक्षण मानकों को स्पष्ट रूप से बताया जाएगा - यह पृष्ठ सामान्य टेम्पलेट में शामिल नहीं है।

8. अनुपालन और संस्करण नियंत्रण

दो अंतिम खंड उन समस्याओं को रोकते हैं जो बाद में सामने आती हैं।अनुपालन आवश्यकताएंगंतव्य बाजार के लिए - यूरोपीय संघ के लिए पहुंच, कैलिफ़ोर्निया के लिए प्रस्ताव 65, और किसी भी पुनर्नवीनीकरण-सामग्री का दावा जिसके पीछे जीआरएस दस्तावेज़ीकरण की आवश्यकता है - अनुवर्ती ईमेल के बजाय तकनीकी पैक में हैं, क्योंकि वे सामग्री चयन को प्रभावित करते हैं। पुनर्चक्रित-सामग्री आवश्यकताओं को मार्गदर्शिका में शामिल किया गया हैजीआरएस पुनर्नवीनीकरण वॉटरप्रूफ बैग.

एक पुनरीक्षण लॉगप्रत्येक परिवर्तन को दिनांक और संस्करण संख्या के साथ रिकॉर्ड करता है। यदि पहले प्रोटोटाइप के बाद एक पट्टा बीस मिलीमीटर तक लंबा हो जाता है, तो लॉग वह है जो अप्रचलित फ़ाइल के बजाय अद्यतन विनिर्देश से बड़े पैमाने पर रन सुनिश्चित करता है - एक सही कंटेनर और एक सुपरसेड ड्राइंग में निर्मित हजारों इकाइयों के बीच का अंतर।

9. आपको इसे अकेले लिखने की ज़रूरत नहीं है

कई खरीदार तैयार तकनीकी पैक के बिना आते हैं, और यह काम करने योग्य है। एक भौतिक संदर्भ नमूना सबसे तेज़ संक्षिप्त है, क्योंकि एक फ़ैक्टरी सीधे इससे पॉकेट लेआउट, क्लोजर और स्ट्रैप डिज़ाइन पढ़ती है। पूर्ण-सेवा निर्माता नमूना विकास के हिस्से के रूप में तकनीकी पैक भी विकसित करते हैं, और एक सक्षम व्यक्ति उत्पादन समस्याओं को चिह्नित करने या कुछ भी कटौती करने से पहले निर्माण परिवर्तन का सुझाव देने के लिए आपकी समीक्षा करेगा।

जो बात मायने रखती है वह यह है कि दस्तावेज़ मौजूद है और थोक से पहले उस पर सहमति है। एक बार नमूना स्वीकृत हो जाने के बाद, तकनीकी पैक और एक हस्ताक्षरित सोने का नमूना एक साथ मिलकर उत्पादन मानक बन जाता है जिसके अनुसार प्रत्येक बैच को मापा जाता है, जैसा कि गाइड में बताया गया है।संगति को पुन: व्यवस्थित करें.

10. टेक पैक बनाने के लिए प्लेटफार्म

मौजूदा निर्माण से शुरुआत करने से नई टूलींग से बचा जा सकता है और विकास छोटा हो जाता है। प्राथमिकता के बजाय श्रेणी के आधार पर व्यवस्थित:

नमूना	वर्ग	सामग्री	रेटिंग	उत्पाद पृष्ठ
SL-D002	सूखा बैग, 5-63 लीटर	0.5 मिमी 500डी पीवीसी	IPX7	देखना
SL-K099	डफेल, 40/60एल	840डी टीपीयू	IPX7	देखना
SL-E980	कम्यूटर बैकपैक, 22L	600डी टीपीयू	IPX6	देखना
SL-E119	बैकपैक, 20L	धनायनिक टीपीयू सम्मिश्र	IPX8	देखना
SL-C807	मोटरसाइकिल, 45L	500डी पीवीसी/420डी टीपीयू	IPX6	देखना
एसएल-ई548	मछली पकड़ने वाली गोफन, 8एल	500डी पीवीसी	IPX7	देखना

पूरी श्रेणियां नीचे बैठती हैंवाटरप्रूफ बैग, सूखा बैकपैक, औरसूखे बैग.

11. मानक शर्तें

Sealock (YiFuLong आउटडोर गियर कं., लिमिटेड) ने 20 वर्षों से अधिक समय से वाटरप्रूफ बैग बनाए हैं, जो OSPREY, KAILAS, हेली हेन्सन, SIMMS, ORVIS और वेस्ट मरीन सहित अंतरराष्ट्रीय आउटडोर ब्रांडों के लिए उत्पादन कर रहे हैं।

MOQ:प्रति मॉडल 300 पीसी |नमूने:7-15 दिन |थोक:30-45 दिन
प्रतीक चिन्ह:सिल्कस्क्रीन, हीट ट्रांसफर, वेल्डेड पैच, रबर पैच, कढ़ाई - वेक्टर कलाकृति की आवश्यकता है
उत्पादन:इन-हाउस 27.12 मेगाहर्ट्ज उच्च-आवृत्ति वेल्डिंग और औद्योगिक सिलाई, एक ही उत्पादन मंजिल पर अलग-अलग कार्यशालाएँ
सुविधाएँ:डोंगगुआन, चीन | हो ची मिन्ह सिटी, वियतनाम - किसी भी मॉडल पर उत्पत्ति
प्रमाणपत्र:आईएसओ 9001, बीएससीआई, स्मेटा, सेडेक्स, एचआईजीजी, जीआरएस, स्कैन

प्रत्येक बैच IQC, IPQC चलाता है जिसमें रन स्टार्ट पर सैंपल वेल्ड पर पील परीक्षण शामिल है, और AQL सैंपलिंग के साथ OQC और स्वीकृत टेक पैक के मुकाबले गोल्ड-सैंपल तुलना शामिल है।जलरोधक उत्पादन के लिए गुणवत्ता नियंत्रण मानक.

12. अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या कोई फ़ैक्टरी अकेले रेखाचित्रों से उद्धरण दे सकती है?
उत्तर: केवल सांकेतिक रूप से। रेखाचित्र दिखाते हैं कि बैग कैसा दिखता है, न कि यह किस चीज से बना है या इसे कैसे जोड़ा गया है, इसलिए फैक्ट्री अपनी धारणाओं से अंतराल को भर देती है। सामग्री का बिल और वाटरप्रूफ विशिष्टता ही एक अनुमान को सटीक उद्धरण में बदल देती है।

प्रश्न: वाटरप्रूफ बैग के लिए सबसे महत्वपूर्ण अनुभाग क्या है?
ए: सामग्री का बिल और वॉटरप्रूफ विशिष्टता एक साथ। बीओएम लागत और सामग्री की गुणवत्ता को नियंत्रित करता है; वाटरप्रूफ पेज रेटिंग तय करता है, कौन से सीम वेल्ड किए गए हैं, और तैयार बैग को किस परीक्षण से गुजरना होगा। जेनेरिक बैग टेम्प्लेट में आमतौर पर पहला होता है और दूसरा हटा दिया जाता है।

प्रश्न: हमें रोल-टॉप बैग पर क्षमता कैसे निर्दिष्ट करनी चाहिए?
ए: तीन आंकड़ों के साथ - बंद होने से पहले का आकार, तीन बार रोल करने के बाद का आकार, और अनुशंसित प्रयोग करने योग्य मात्रा। रेटेड क्षमता को खुला मापा जाता है, और इसे उपयोग योग्य के रूप में सूचीबद्ध करना रिटर्न का एक सामान्य कारण है।

प्रश्न: क्या हमें हर माप पर सहनशीलता की आवश्यकता है?
उत्तर: नहीं। उन्हें वहां सेट करें जहां भिन्नता मायने रखती है - लोगो स्थिति, युग्मित हैंडल अटैचमेंट, ज़िपर संरेखण - और उन्हें यथार्थवादी रखें। पहले नमूने का आविष्कार करने के बजाय पहले नमूने के बाद कारखाने के साथ अंतिम आंकड़ों पर सहमत हों।

प्रश्न: हमारे पास कोई तकनीकी पैक नहीं है। क्या हम अब भी शुरू कर सकते हैं?
उत्तर: हाँ. एक भौतिक संदर्भ नमूना अक्सर सबसे तेज़ संक्षिप्त होता है, और तकनीकी पैक विकास को नमूने के हिस्से के रूप में संभाला जा सकता है। जो बात मायने रखती है वह यह है कि विनिर्देश को थोक से पहले लिखा और सहमत किया जाता है, इसलिए उत्पादन को मेमोरी के बजाय दस्तावेज़ के आधार पर मापा जाता है।

प्रश्न: पुनरीक्षण लॉग क्यों मायने रखता है?
उत्तर: क्योंकि नमूने के दौरान किए गए प्रत्येक परिवर्तन को थोक तक पहुंचना होता है। संस्करणित रिकॉर्ड के बिना, उत्पादन पिछली फ़ाइल से शुरू हो सकता है - और हजारों इकाइयाँ उस ड्राइंग में सही ढंग से निर्मित हो जाती हैं जिसे हफ्तों पहले हटा दिया गया था।
