आरएफ वेल्डिंग तकनीक के साथ मोटरसाइकिल वॉटरप्रूफ बैग फैक्ट्री

सीलॉक इन-हाउस 27.12 मेगाहर्ट्ज रेडियो-फ़्रीक्वेंसी वेल्डिंग का उपयोग करके चीन और वियतनाम के कारखानों में मोटरसाइकिल वॉटरप्रूफ बैग बनाती है। अधिकांश जलरोधी उत्पादों पर वेल्ड का एक काम होता है: पानी को बाहर रखना। मोटरसाइकिल के सामान पर इसमें दो हैं - यह बॉडी को सील करता है और यह प्रत्येक स्ट्रैप, डी-रिंग और माउंटिंग पैनल को एंकर करता है जो एक लोडेड बैग को वाइब्रेटिंग मशीन में रखता है। वह दोहरी भूमिका, निरंतर कंपन के तहत, वेल्डिंग क्षमता को इस श्रेणी में निर्णायक कारखाना प्रश्न बनाती है।

1. फ़ैक्टरी प्रोफ़ाइल

Sealock (YiFuLong आउटडोर गियर कंपनी लिमिटेड) ने 20 वर्षों से अधिक समय से वेल्डेड वॉटरप्रूफ बैग बनाए हैं, जो बेनेली, हेली हेन्सन, ऑस्प्रे और CHUMS सहित अंतरराष्ट्रीय आउटडोर और मोटरसाइकिल ब्रांडों के लिए उत्पादन कर रहे हैं।

• सुविधाएँ:डोंगगुआन, चीन | हो ची मिन्ह सिटी, वियतनाम - या तो मूल किसी भी मॉडल पर उपलब्ध है
• वेल्डिंग:27.12 मेगाहर्ट्ज पर इन-हाउस आरएफ वेल्डिंग, औद्योगिक सिलाई लाइनों के साथ चल रही है
• क्षमता:रोल-टॉप लगेज लाइन पर 30,000 पीसी/माह तक; टेल बैग लाइनों पर 15,000 पीसी/माह
• शर्तें:MOQ 300 पीसी प्रति मॉडल (सिंगल-साइड सैडल बैग पर 500), नमूने 7-15 दिन, थोक 30-45 दिन, शेन्ज़ेन से एफओबी गुआंग्डोंग
• प्रमाणपत्र:आईएसओ 9001, बीएससीआई, स्मेटा, एचआईजीजी, जीआरएस, स्कैन

2. आरएफ वेल्डिंग मोटरसाइकिल सामान सामग्री के लिए क्यों उपयुक्त है

आरएफ वेल्डिंग एक ढांकता हुआ प्रक्रिया है: 27.12 मेगाहर्ट्ज पर एक उच्च आवृत्ति विद्युत चुम्बकीय क्षेत्र सामग्री के अंदर ध्रुवीय अणुओं को उत्तेजित करता है ताकि गर्मी बाहर से संचालित होने के बजाय आंतरिक रूप से उत्पन्न हो। दोनों परतें एक ही पल में संलयन तापमान तक पहुंचती हैं और आणविक स्तर पर बंध जाती हैं, जिससे एक सीवन बनता है जो आमतौर पर मूल सामग्री जितना मजबूत या मजबूत होता है।

इस प्रक्रिया में एक भौतिक प्राथमिकता होती है जो इस श्रेणी से बिल्कुल मेल खाती है। आरएफ वेल्डिंग पीवीसी और पीयू-लेपित कपड़ों पर सबसे अच्छा काम करती है, जिससे मोटरसाइकिल का सामान बनाया जाता है - अधिकांश रेंज में वेल्डेड 500 डी पीवीसी तिरपाल, और प्रीमियम स्तर पर टीपीयू लेमिनेट। दोनों ध्रुवीय हैं और सफाई से वेल्ड होते हैं। यही कारण है कि तिरपाल की दुनिया में सबसे मजबूत सीम गर्म हवा या अल्ट्रासोनिक रूप से जुड़ने के बजाय आरएफ वेल्डेड होते हैं।

3. वेल्ड यहां दो कार्य करता है

सूखे बैग पर, वेल्ड एक सीलबंद लिफाफा बनाते हैं और उपयोगकर्ता इसे ले जाता है। मोटरसाइकिल के सामान पर वही वेल्ड लोड पथ भी ले जाते हैं। बैग को एक रैक या पिलियन सीट पर बांधा जाता है, उसके निर्धारित वजन के अनुसार लोड किया जाता है - 45L टेल बैग पर 8-12 किलोग्राम, एक युग्मित सैडलबैग सेट पर 50 किलोग्राम - और फिर इंजन और सड़क कंपन के घंटों के अधीन होता है जो हर अटैचमेंट बिंदु पर लगातार काम करता है।

यह वेल्डेड तिरपाल उत्पादों में एक अच्छी तरह से स्थापित विफलता पैटर्न के कारण मायने रखता है: कमजोर सुदृढीकरण क्षेत्र तिरपाल माल पर विफलता का सबसे आम कारण हैं जो लोड ले जाते हैं, विशेष रूप से ट्रक कवर और कार्गो रोकथाम। मोटरसाइकिल का सामान एक ही प्रकार के चक्रीय तनाव के तहत एक ही सामग्री है। एक फैक्ट्री जो एक सुंदर बॉडी सीम को वेल्ड करती है लेकिन अटैचमेंट पैच को बाद में विचार के रूप में मानती है, ऐसे बैग बनाती है जो एंकर के जाने तक सूखे रहते हैं।

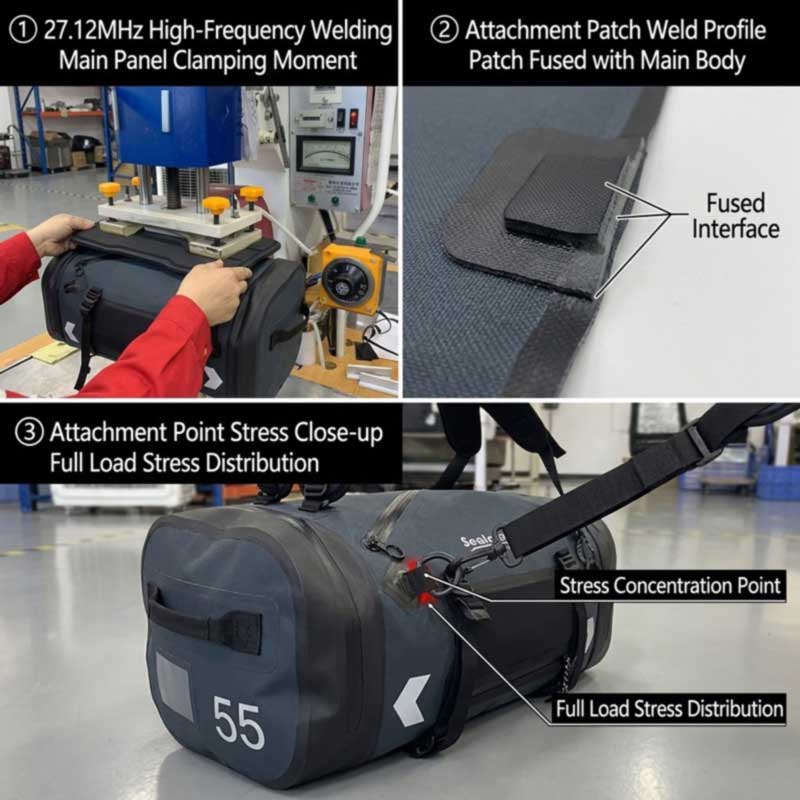

चित्र 1: मोटरसाइकिल बैग के वेल्ड सीलिंग और लोड-बेयरिंग के दोहरे कार्य करते हैं - हैंगिंग-पॉइंट पैच की वेल्डिंग गुणवत्ता पूरे बैग की सेवा जीवन निर्धारित करती है।

4. शेल में छेद किए बिना अटैचमेंट हार्डवेयर को कैसे बांधा जाता है

मोटरसाइकिल बैग में रखी हर चीज को बिना सुई डाले एक सीलबंद बॉडी से जोड़ा जाना चाहिए। विधि वेल्डेड सुदृढीकरण पैच है: एक पैच को शरीर की बाहरी सतह पर आरएफ वेल्ड किया जाता है, जिससे वेल्डेड इंटरफ़ेस पर अपनी जलरोधी सील बनती है, और लोड-असर घटक झिल्ली के बजाय उस पैच पर बैठता है। पूरी रेंज में इसमें हुक-एंड-लूप माउंटिंग पैनल, हेवी-ड्यूटी नायलॉन डी-रिंग्स, कम्प्रेशन और क्विक-रिलीज़ स्ट्रैप एंकर, नंबर-प्लेट पैच पैनल, बंजी कॉर्ड लॉक और मोल-स्टाइल लैश स्ट्रिप्स शामिल हैं।

टूलींग डिज़ाइन यहां वास्तविक काम करता है। समान आकार के घटकों को एक ही डाई के साथ वेल्ड किया जा सकता है, और दो या दो से अधिक घटकों को दोनों में स्थित डाई के एक ऊर्जाकरण में जोड़ा जा सकता है - जो कि ऑपरेटर के निर्णय के साथ बहने के बजाय पैच प्लेसमेंट को पहली इकाई से आखिरी तक समान रखता है।

5. संतुलित सैडलबैग के लिए मिरर-पेयर टूलींग

युग्मित सैडलबैग एक ऐसी आवश्यकता पेश करते हैं जो इस श्रेणी में किसी अन्य उत्पाद में नहीं है: बाएँ और दाएँ शरीर को आयामी रूप से समान होना चाहिए, क्योंकि असमान मात्रा असमान लोडिंग का कारण बनती है, और एक तरफ अधिक वजन ले जाने वाली मोटरसाइकिल खड्डों और क्रॉसविंड में अस्थिर हो जाती है। यह इसे असेंबली समस्या के बजाय एक टूलींग समस्या बनाता है - दर्पण घटकों को मिलान किए गए डाई पर वेल्ड किया जाता है ताकि दोनों पक्ष समान आयामों की रेखा से बाहर आ जाएं, और 80L सेट को प्रत्येक बैग के साथ 40L प्रति पक्ष के रूप में स्वतंत्र रूप से अलग करने योग्य और अपने आप उपयोग करने योग्य बनाया गया है।

6. सीमा के पार दो पैरामीटर सेट

सीमा दो भौतिक परिवारों तक फैली हुई है, और वे एक ही तरह से वेल्ड नहीं करते हैं। वेल्डिंग पैरामीटर - शक्ति, विलंब समय, दबाव और शीतलन समय - 500D पीवीसी तिरपाल और टीपीयू लेमिनेट के लिए अलग-अलग योग्य हैं, और रंग या कपड़े का लॉट बदलने पर फिर से योग्य होते हैं, क्योंकि रंगद्रव्य, भराव, नमी और मोटाई सभी बदलते हैं कि कोई सामग्री आरएफ ऊर्जा को कैसे अवशोषित करती है। विशेष रूप से मोटी सामग्रियों को मजबूत वेल्ड और सख्त नियंत्रण की आवश्यकता होती है।

प्रीमियम स्तर एक तीसरा मामला जोड़ता है। SL-E984 55L रिपस्टॉप TPU लैमिनेट में बॉडी में वेल्डेड एयरटाइट वॉटरप्रूफ जिपर के साथ बनाया गया है, जिसे 1.27 किलोग्राम पर IPX7 रेटिंग दी गई है - एक जिपर सीट एक सादे सीम की तुलना में अधिक मांग वाला वेल्ड है क्योंकि ट्रैक को सील रहते हुए अपनी पूरी लंबाई के साथ आयामी रूप से सही रहना होता है। बैच के आगे बढ़ने से पहले पूर्ण संलयन की पुष्टि करने के लिए प्रत्येक रन की शुरुआत में नमूना वेल्ड पर पील परीक्षण खींचे जाते हैं; एक सही वेल्ड इंटरफ़ेस पर सफाई से अलग होने के बजाय बेस फैब्रिक को फाड़ देता है। अंतर्निहित प्रक्रिया में निर्धारित किया गया हैकाटने से लेकर आरएफ वेल्डिंग तक विनिर्माण प्रक्रिया.

7. रेखा प्रवाह

• आनेवाला निरीक्षण- कोटिंग की स्थिरता, मोटाई और छाया के लिए तिरपाल और लेमिनेट की जाँच की गई; हार्डवेयर और परावर्तक सामग्री सत्यापित।
• काटना- पैनलों को मार्कर के अनुसार काटा जाता है, युग्मित उत्पादों के लिए दर्पण पैनलों को एक साथ काटा जाता है।
• ब्रांडिंग और चिंतनशील- पहुंच के दौरान फ्लैट पैनल पर लोगो और रिफ्लेक्टिव लगाया जाता है।
• संरचनात्मक सिलाई- किसी भी वॉटरप्रूफ सील के अस्तित्व में आने से पहले फ्लैट पैनलों पर निर्मित लोड-बेयरिंग उप-असेंबली।
• आरएफ वेल्डिंग- बॉडी सीम, सुदृढीकरण पैच, माउंटिंग पैनल और 27.12 मेगाहर्ट्ज पर वेल्डेड जिपर सीटें।
• शीतलक- वेल्डेड सीम को संभालने से पहले नियंत्रित कूलिंग के तहत सेट किया जाता है, क्योंकि जल्दी दबाव छोड़ना कमजोर वेल्ड का एक सामान्य कारण है।
• ट्रिमिंग और अंतिम असेंबली- फ़्लैश हटा दिया गया, फिर बकल, पट्टियाँ और क्लोजर फिट कर दिए गए।
• परीक्षण और पैकिंग- रिसाव परीक्षण, फिर कार्टन विनिर्देश के अनुसार पैकिंग, टेल बैग लाइनों पर 20 प्रति कार्टन के साथ प्रति पीपी बैग एक टुकड़ा।

8. कंपन के आसपास निर्मित परीक्षण

क्योंकि कपड़े के बजाय एंकर मोटरसाइकिल के सामान पर विफल होते हैं, जिससे उनके प्रति वजन का परीक्षण होता है। 1,500 से अधिक चक्रों में लोड साइकलिंग में बढ़ते पट्टियों, डी-रिंग्स और हैंडल के साथ-साथ वेल्ड पर तन्यता और बंधन शक्ति, तटीय हवा और नमकीन सर्दियों की सड़कों के संपर्क में आने वाले हार्डवेयर के लिए नमक स्प्रे, घर्षण प्रतिरोध, रंग स्थिरता और रंग अंतर को लक्षित किया जाता है। वाटरप्रूफ सत्यापन IPX7 मॉडल के लिए विसर्जन परीक्षण और IPX6 के लिए वर्षा और जेट परीक्षण के रूप में चलता है।

प्रत्येक बैच तीन-चरणीय नियंत्रण चलाता है: आने वाले तिरपाल, हार्डवेयर और परावर्तक सामग्री पर IQC; प्रक्रिया में वेल्ड और माउंटिंग-पॉइंट निर्माण पर आईपीक्यूसी, जिसमें रन स्टार्ट पर पील परीक्षण शामिल है; और AQL नमूनाकरण, बैच परीक्षण और हस्ताक्षरित सोने-नमूना तुलना के साथ OQC। पूर्ण ग्राहक निरीक्षण प्रक्रिया - अनबॉक्सिंग, वैक्यूम निष्कर्षण, 24 घंटे का स्थिर आराम और वायु-रिसाव निर्धारण - को एसजीएस या क्यूआईएमए के माध्यम से तीसरे पक्ष के निरीक्षण के साथ शुरू से अंत तक देखा जा सकता है। में मानक निर्धारित किये गये हैंजलरोधक उत्पादन के लिए गुणवत्ता नियंत्रण मानक.

9. इन पंक्तियों पर निर्मित उत्पाद

प्राथमिकता के बजाय प्रकार के आधार पर व्यवस्थित मॉडल:

छवि	नमूना	क्षमता	सामग्री	वेल्डेड निर्माण	उत्पाद पृष्ठ
	SL-E984	55एल	420डी/501डी रिपस्टॉप टीपीयू	वेल्डेड बॉडी + एयरटाइट ज़िपर सीट · IPX7 · रिफ्लेक्टिव पैनल और पाइपिंग	देखना
	SL-C807	45L	500डी पीवीसी/420डी टीपीयू	एचएफ-वेल्डेड सीम + वेल्डेड हुक-एंड-लूप माउंटिंग पैनल · आईपीएक्स6 · रेटेड 8-12 किग्रा	देखना
	एसएल-सी619	35 / 50L	500D पीवीसी तिरपाल	एचएफ-वेल्डेड + पीवीसी सुदृढीकरण पैनल, वेल्डेड डी-रिंग एंकर · आईपीएक्स6	देखना
	80एल सैडलबैग	80एल (40एल × 2)	वेल्डेड पीवीसी	मिरर-जोड़ी वेल्डेड बॉडी · 50 किग्रा · डुअल-साइड रिफ्लेक्टिव	देखना
	60एल सैडलबैग	60L	वेल्डेड पीवीसी	निर्बाध रूप से वेल्डेड, दोनों तरफ अलग करने योग्य · 50 किग्रा	देखना
	एसएल-सी629	40/60/90एल	500D पीवीसी तिरपाल	वेल्डेड बैकसीट/टेल रैक बैग · एक साल की वारंटी	देखना

पूरी श्रेणियां नीचे बैठती हैंवाटरप्रूफ बैग, डफ़ल्स, औरसूखे बैग. श्रेणी के लिए डिज़ाइन आवश्यकताओं को मार्गदर्शिका में शामिल किया गया हैसाहसिक ब्रांड, और किसी फ़ैक्टरी के दावों को कैसे सत्यापित करेंआपूर्तिकर्ता चयन मार्गदर्शिका.

10. कस्टम विकास

नई ज्यामिति के लिए अपने स्वयं के मशीनीकृत डाई की आवश्यकता होती है, जिन्हें अलग से उद्धृत किया जाता है और नमूना शुरू होने से पहले बनाया जाता है, और टूलींग को एक अच्छे नमूने के बजाय हजारों इकाइयों में दोहराने के लिए इंजीनियर किया जाता है। उसके भीतर, एक स्केच, नमूना, या लक्ष्य विनिर्देश से ग्राउंड-अप विकास समर्थित है - क्षमता, क्लोजर प्रकार, माउंटिंग सिस्टम जिसमें बैकिंग प्लेट्स को नामित रैक पैटर्न, कपड़े और डेनियर, प्रतिबिंबित कवरेज और रेटेड लोड में काटा जाता है। ध्यान दें कि 55L थ्री-वे मॉडल की उपस्थिति एक पंजीकृत डिज़ाइन पेटेंट द्वारा संरक्षित है; ओईएम साझेदारों को संरक्षित कलाकृति की प्रतियों के बजाय विशिष्ट मूल विकास प्राप्त होता है।

11. अक्सर पूछे जाने वाले प्रश्न

प्रश्न: गर्म हवा या सिलाई के बजाय आरएफ वेल्डिंग का उपयोग क्यों किया जाता है?
ए: आरएफ सामग्री के अंदर गर्मी उत्पन्न करता है इसलिए दोनों परतें एक साथ जुड़ती हैं, जिससे एक सीम बनती है जो आमतौर पर आधार सामग्री जितनी मजबूत होती है और विश्वसनीय रूप से वायुरोधी होती है। यह विशेष रूप से पीवीसी और पीयू-लेपित कपड़ों पर भी सूट करता है, जिससे मोटरसाइकिल का सामान बनाया जाता है। सिलाई जलरोधी परत को छिद्रित करती है और टेप पर निर्भर करती है जो लचीलेपन, गर्मी और घर्षण के साथ ऊपर उठती है।

प्रश्न: यदि शरीर को सिलना संभव नहीं है तो पट्टियाँ और डी-रिंग कैसे जोड़ी जाती हैं?
ए: वेल्डेड सुदृढीकरण पैच के साथ। एक पैच को बाहरी सतह पर आरएफ वेल्ड किया जाता है, जिससे इंटरफ़ेस पर अपनी जलरोधी सील बन जाती है, और लोड-असर हार्डवेयर झिल्ली के बजाय पैच पर बैठता है। हुक-एंड-लूप माउंटिंग पैनल, मोल स्ट्रिप्स और बंजी एंकर उसी तरह जुड़े हुए हैं।

प्रश्न: मोटरसाइकिल का सामान वास्तव में कहाँ विफल होता है?
उत्तर: सुदृढीकरण और अनुलग्नक क्षेत्रों में, पैनल के बीच में नहीं। कमजोर सुदृढीकरण भार ढोने वाले तिरपाल उत्पादों पर स्थापित विफलता पैटर्न है, और मोटरसाइकिल पर कंपन इसे तेज करता है। यही कारण है कि एंकर निर्माण और लोड साइक्लिंग किसी भी अन्य वॉटरप्रूफ बैग की तुलना में यहां अधिक मायने रखता है।

प्रश्न: आप जोड़ीदार सैडलबैग को कैसे संतुलित रखते हैं?
ए: टूलींग के माध्यम से। मिरर घटकों को मिलान किए गए डाई पर वेल्ड किया जाता है ताकि दोनों बॉडी समान आयामों में लाइन से बाहर आ जाएं - एक 80L सेट 40L प्रति पक्ष है। असमान मात्रा असमान लोडिंग का कारण बनती है, और एक तरफ अधिक वजन ले जाने वाली बाइक ऊबड़-खाबड़ और क्रॉसविंड में अस्थिर होती है।

प्रश्न: क्या पीवीसी और टीपीयू मॉडल समान वेल्डिंग सेटिंग्स चलाते हैं?
उत्तर: नहीं। पैरामीटर प्रत्येक सामग्री परिवार के अनुसार अलग-अलग योग्य होते हैं और जब रंग या कपड़े का लॉट बदलता है तो पुन: योग्य हो जाते हैं, क्योंकि रंगद्रव्य, भराव, नमी और मोटाई सभी बदल जाते हैं कि सामग्री आरएफ ऊर्जा को कैसे अवशोषित करती है। मोटी सामग्रियों को मजबूत वेल्ड और सख्त नियंत्रण की आवश्यकता होती है।

प्रश्न: क्या हम कोई ऐसी आकृति कमीशन कर सकते हैं जो कैटलॉग में नहीं है?
उत्तर: हाँ. एक नई ज्यामिति को अपनी स्वयं की मशीनीकृत डाई की आवश्यकता होती है, जिसे अलग से उद्धृत किया जाता है और नमूना लेने से पहले बनाया जाता है, जो ग्राउंड-अप विकास में एक सामान्य कदम है। पूछताछ के समय लॉन्च की तारीख साझा करें ताकि टूलींग और सैंपलिंग को इसके विरुद्ध शेड्यूल किया जा सके।

फ़ैक्टरी समीक्षा का अनुरोध करें

वेल्डिंग लाइन, वेल्ड परीक्षण डेटा, टूलींग कोटेशन, या आपके विनिर्देश के अनुसार निर्मित नमूने के वीडियो वॉक के लिए,एक जांच प्रस्तुत करें. सीलॉक 24 घंटों के भीतर खरीद पूछताछ का जवाब देता है, जिसमें डोंगगुआन, चीन या हो ची मिन्ह सिटी, वियतनाम से उत्पादन होता है।
